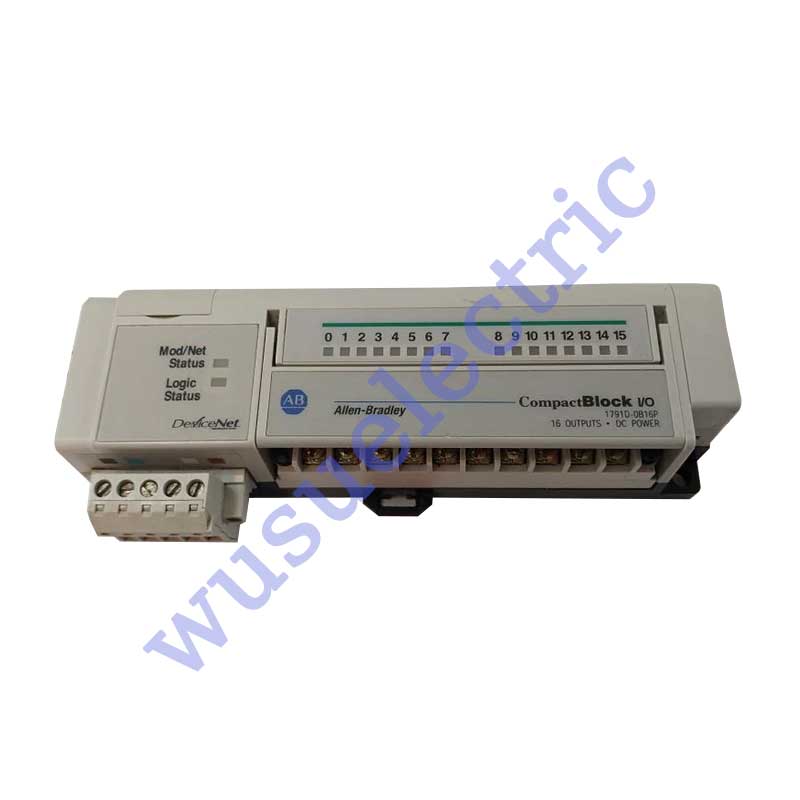

Allen Bradley 1791D-0B16P E/A-BLOCK

Das 1791D-OB16P ist kompatibel mit den Produktfamilien PLC2, PLC3 und PLC5, SLC500-Steuerungen und speicherprogrammierbaren SoftLogix-Steuerungen mit DeviceNet-Scanner-Funktion. Dieses Modul unterstützt Kommunikationsraten von 125 Kbit/s bei 500 m (1600 Fuß), 250 Kbit/s bei 200 m (600 Fuß), 500 Kbit/s bei 100 m (330 Fuß) für dicke Kabel und 125 Kbit/s bei 420 m (1230 Fuß), 250 Kbit/s bei 200 m (490 Fuß), 500 Kbit/s bei 75 m (245 Fuß) für flache Medien. Das 1791D-OB16P verfügt über sechzehn (16) Ausgangskanäle in zwei (2) Gruppen mit jeweils acht (8) Kanälen. Dieses CompactBlock-E/A-Modul verfügt über konfigurierbare Datenaustauschzyklen wie Polled, Cyclic und Change-of-State (COS). Im zyklischen Modus tauscht das Modul kontinuierlich und in regelmäßigen Abständen entsprechend der konfigurierten Zykluszeit Daten mit dem Prozessor aus. Im Polled-Modus wird der Datenaustausch durch das Master-Gerät initiiert, das die Polled-Nachricht an das CompactBlock-Modul sendet. Im Change-of-State-Modus wird der Datenaustausch abhängig vom Zustand eines bestimmten Triggers ausgeführt.

Das Modul verfügt über eine Statusanzeige, die die Überwachung und Fehlerbehebung erleichtert. Diese LED-Anzeigen geben Statusrückmeldungen zum Mod/Net-Status über zweifarbige LEDs (rot/grün), den Logikstatus über eine grüne LED und den E/A-Status über eine gelbe Anzeige.

Beim Verdrahten von Signalen mit dem Modul wird ein Litzendraht mit 14 Gauge (2 mm²) und einer maximalen Isolierung von 3/64 Zoll empfohlen.

Der E/A-Datenaustausch erfolgt über eine zyklische, abgefragte oder Zustandsänderungsverbindung. Die Auswahl des Verbindungsmodus erfolgt über die DeviceNet-Scannerkonfiguration des Moduls. Beim zyklischen Betrieb sendet und empfängt der Master Daten vom CompactBlock-Modul in vorkonfigurierten Intervallen. Als abgefragtes Gerät sendet der Master abgefragte Nachrichten an das Modul und initiiert so die Kommunikation. Im Zustandsänderungsmodus sendet der Master nur dann Ausgangsdaten, wenn die für die Kommunikation eingestellte Periode abgelaufen ist oder wenn das Benutzersteuerungsprogramm ein Update vom Modul anfordert. Bei dieser Art von Verbindung sendet der Slave automatisch Datenänderungen an den Master, sobald diese auftreten. Das 1791D-0B16P organisiert die quellenden Ausgänge in zwei Gruppen zu je acht. Zur Überwachung verfügt das Modul über Statusanzeigen wie Rot oder Grün für den Mod/Net-Status, Grün für den Logikstatus und Gelb für den E/A-Status. Der Durchlassspannungsbereich liegt zwischen 10 und 30 VDC, der Durchlassspannungsabfall beträgt 0,5 Volt DC bei einem maximalen Durchlassstrom von 0,5 A und der maximale Sperrstrom beträgt 1,0 mA. Alle Ausgänge haben einen maximalen Modulstrom von 4,0 A mit einem maximalen Stoßstrom von 1,0 A für 10 Millisekunden, wiederholbar alle 2 Sekunden. Die Abmessungen des Basismoduls betragen 150 x 48 x 38 Millimeter (oder 5,91 x 1,9 x 1,5 Zoll).
